Oximo 50 WT VVF 3 m

Oximo 50 WT VVF 3 m

Kod produktu
Nm
obr./min

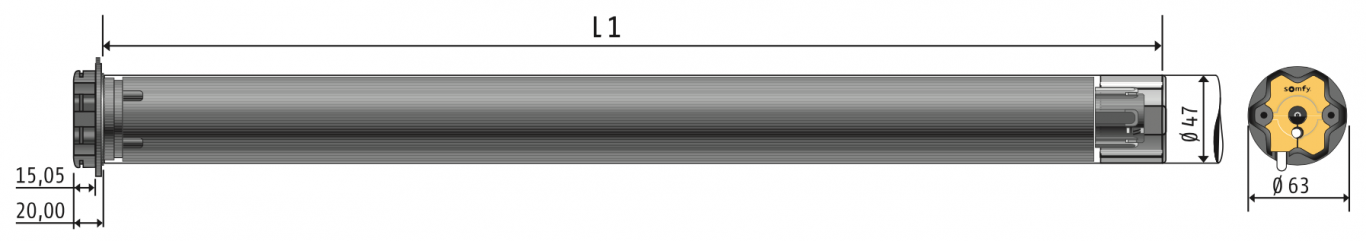

L 1 w mm
Moc w W
Pobierz PDF
Wymiary i waga produktu
Długość (Oximo 50 WT 6/17 VVF 3 m) [cm] 61.3
Długość (Oximo 50 WT 10/17 VVF 3 m) [cm] 66,3
Długość (Oximo 50 WT 15/17 VVF 3 m) [cm] 66,3
Długość (Oximo 50 WT 20/17 VVF 3 m) [cm] 66,3
Długość (Oximo 50 WT 30/17 VVF 3 m) [cm] 68,3
Długość (Oximo 50 WT 40/17 VVF 3 m) [cm] 75,3
Średnica [cm] 6,3
Waga (Oximo 50 WT 6/17 VVF 3 m) [kg] 1,72
Waga (Oximo 50 WT 10/17 VVF 3 m) [kg] 1,85
Waga (Oximo 50 WT 15/17 VVF 3 m) [kg] 1,95
Waga (Oximo 50 WT 20/17 VVF 3 m) [kg] 2,15
Waga (Oximo 50 WT 30/17 VVF 3 m) [kg] 2,55
Waga (Oximo 50 WT 40/17 VVF 3 m) [kg] 2,8
Dane techniczne
Napięcie nominalne 230 V - 50Hz
Tolerancja napięcia zasilania 207 - 253 V
Liczba żył w przewodzie 4
Przekrój żył 0,75 mm2
Powtarzalność <± 4°
System ochrony IP 44
Oximo 50 WT - wskazówki montażu.pdf
Oximo 50 WT - dane techniczne.pdf

Opis produktu

Skonstruowany specjalnie do rolet system napędów wraz z systemem Somfy Drive Control™. Ciągła kontrola momentu obrotowego przez zintegrowany system elektroniczny. Detekcja przeszkód podczas zamykania i detekcja oblodzenia w trybie otwierania. Cztery rodzaje regulacji położeń krańcowych – automatyczna, dwie półautomatyczne i ręczna. Dla automatycznych ustawień krańcowych, automatyczne korekty ich położeń. Dla manualnej regulacji możliwość przeprowadzenia korekty manualnie. Regulacje położeń krańcowych muszą być przeprowadzane przy pomocy specjalnego przewodu regulacyjnego - Somfigurator lub przyrządu regulacyjnego - Setting Tool WT.

Ważna informacja dotycząca pracy w trybie automatycznym (elektronika kontroluje położenia krańcowe):

  • Dolne położenie – pancerz rolety musi mieć sztywne i stabilne połączenie z rurą nawojową. W tym celu muszą być zastosowane uchwyty blokujące np. Lock to Play.
  • Górne położenie – obowiązkowy montaż odbojników (ograniczniki na stałe zamontowane w listwie dolnej rolety).

Pobierz PDF
Wymiary i waga produktu
Długość (Oximo 50 WT 6/17 VVF 3 m) [cm] 61.3
Długość (Oximo 50 WT 10/17 VVF 3 m) [cm] 66,3
Długość (Oximo 50 WT 15/17 VVF 3 m) [cm] 66,3
Długość (Oximo 50 WT 20/17 VVF 3 m) [cm] 66,3
Długość (Oximo 50 WT 30/17 VVF 3 m) [cm] 68,3
Długość (Oximo 50 WT 40/17 VVF 3 m) [cm] 75,3
Średnica [cm] 6,3
Waga (Oximo 50 WT 6/17 VVF 3 m) [kg] 1,72
Waga (Oximo 50 WT 10/17 VVF 3 m) [kg] 1,85
Waga (Oximo 50 WT 15/17 VVF 3 m) [kg] 1,95
Waga (Oximo 50 WT 20/17 VVF 3 m) [kg] 2,15
Waga (Oximo 50 WT 30/17 VVF 3 m) [kg] 2,55
Waga (Oximo 50 WT 40/17 VVF 3 m) [kg] 2,8
Dane techniczne
Napięcie nominalne 230 V - 50Hz
Tolerancja napięcia zasilania 207 - 253 V
Liczba żył w przewodzie 4
Przekrój żył 0,75 mm2
Powtarzalność <± 4°
System ochrony IP 44
Oximo 50 WT VVF 3 m
Oximo 50 WT VVF 3 m
Oximo 50 WT - wskazówki montażu.pdf
Oximo 50 WT - dane techniczne.pdf
